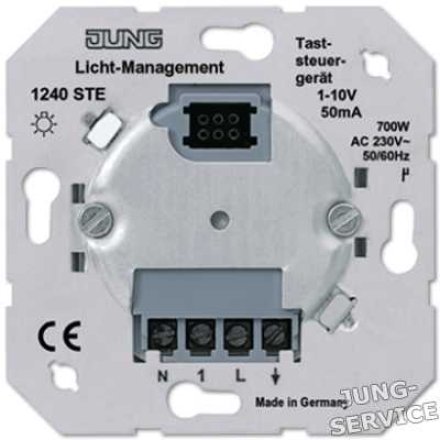

1240 Клавишное управляющее устройство

для регуляции люминесцентных ламп и/или электронных трансформаторов с 1 – 10 В управляющего напряжения

Назначение

• Включение и регуляция яркости ламп по линии 1-10 В
• Установка в монтажной коробке согласно DIN 49073
• Работа возможна с подходящей накладкой

Характеристики

• Лампа включается и выключается по линии нагрузки, а регулируется – по линии 1 – 10 В
• Возможно сохранение значения яркости при включении
• Возможно сохранение значения базовой яркости
• Возможно подключение спутниковых устройств
• Линия 1 – 10 В имеет защиту от короткого замыкания тока управления

Подключение спутниковых устройств (возможны комбинации):
2-проводная спутниковая вставка, арт.:
Клавиша короткого хода (арт.: ..1561.07..) имеет такую же функциональность, как и на вставке клавишного управляющего устройства.
Регулировка минимальной яркости невозможна.
Количество спутников: неограниченно
Суммарная длина кабелей к спутникам: макс. 100 м
Механические кнопки (НО контакт, без подсветки)
Короткое нажатие: Вкл / Выкл
Короткое нажатие: диммирование
Количество спутников: неограниченно
Суммарная длина кабелей к спутникам: макс. 100 м
Примечание: Работа со спутниками возможна, только когда «накладка» установлена на основном устройстве.
Механические кнопки с подсветкой должны иметь отдельную нейтральную клемму.
Запоминание яркости при управлении механическими кнопками невозможно.
3-проводная спутниковая вставка, арт.:
в комбинации с датчиком движения арт.: ..1180.., ..1180-1.., ..1280.., ..1280-1..,
датчиком присутствия арт.: PMU 360 .. или
потолочным датчиком присутствия арт.: DAW 360 ..
Основное устройство также должно работать в комбинации с датчиком движения, датчиком присутствия или потолочным датчиком присутствия, иначе устройства не будут функционировать!
Количество спутников: макс. 10
Суммарная длина кабелей к спутникам: макс. 100 м

Накладки:
клавиша короткого хода: .. 1561.07 ..
клавиша короткого хода «универсальная»: .. 1561.07 U ..
радиоприемная клавиша короткого хода: .. 1561.07 F ..
радиоприемная клавиша с индикацией (светодиод): .. 1561.07 F KO ..
датчик движения «стандарт», 1,10 м: .. 1180 ..
датчик движения «универсальный», 1,10 м: .. 1180-1 ..
датчик движения «стандарт», 2,20 м: AS .. 1280 ..
датчик движения «универсальный», 2,20 м: AS .. 1280-1 ..
потолочный датчик движения: DAW 360 ..
датчик присутствия «универсальный»: PMU 360 ..

В зависимости от условий установки максимальная подсоединяемая нагрузка должна уменьшаться на:
– 10 % на каждые 5 °C превышения рабочей температуры 25 °C
– 15 % при установке в деревянных, гипсокартонных, пластиковых или пустотных стенах
– 20 % при установке в комбинациях с другими изделиями

Номинальное напряжение: AC 230 В ~, 50/60 Гц, необходим нейтральный проводник Нагрузка     лампы накаливания: 700 Вт     Electronic ballast: в зависимости от типа Управляющее напряжение: 0,5 ... 10 В Управляющий ток: макс. 50 мA Коммутирующий контакт: реле, потенциал сети Диапазон рабочих температур: +5 ... +25 °C Подключение: винтовые зажимы Винтовые зажимы для: 2 x 2,5 мм2 или 1 x 4 мм2
