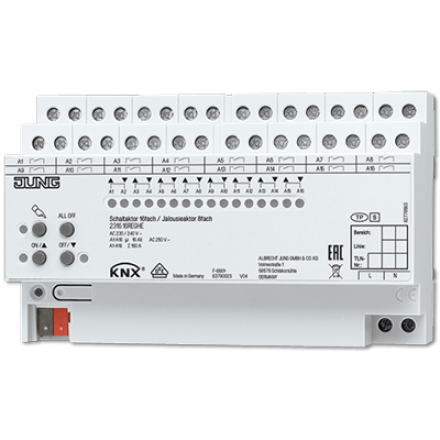

2316.16REGHE Актуатор коммутирующий / жалюзи
Артикул:
2316.16REGHE
Наличие:
Под заказ
Поделиться:
REG-корпус 8 TE
Актуатор коммутирующий: макс. 16 групп
Актуатор жалюзи: макс. 8 групп
Смешанный режим: макс. например, актуатор коммутирующий 6 групп/актуатор жалюзи 5 групп
электронное ручное управление и светодиод статуса
Ввод в эксплуатацию с помощью ETS3.0d или более новой версией.
ETS семейство изделий: выход
Тип изделия: бинарный выход
Назначение
- Переключение электроприёмников для сетевого напряжения AC 110 ... 230 В переменного тока с беспотенциальными контактами
- Переключение электрических жалюзи, рольставней, маркиз и сходных видов занавесей
- Монтаж на профильной монтажной шине в распределительных щитках для малоамперных цепей
Характеристики
- Возможность ручного управления выходами, эксплуатация на стройплощадке
- Обратная информация при ручном управлении и шинном режиме
- Функция сцены
- Блокирование отдельных выходов вручную или по шине
Характеристики режима переключения
- Режим замыкающего/размыкающего контакта
- Принудительная коммутация и функция соединения
- Функция обратной информации
- Центральная переключательная функция со сводной обратной информацией
- Функции времени: задержка включения и выключения, лестничный выключатель света с функцией предварительного предупреждения
Характеристики режима управления жалюзи
- Пригодность для двигателей переменного тока AC 110 ... 230 В
- Возможность непосредственного управления положением занавеси
- Возможность непосредственного управления положением планок жалюзи
- Обратная информация о состоянии движения, положении занавеси и планок жалюзи
- Принудительная уставка с использованием управления верхнего уровня
- Функция обеспечения надежности: 3 независимых сигнала тревоги для ветра, дождя, мороза
- Солнцезащитная функция
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Питание | |
Номинальное напряжение: | AC 230/240 В ~ |
Частота сети: | 50/60 Гц |
Потеря мощности: | макс. 4,5 Вт |
Диапазон рабочих температур: | −15 ... +45 °C |
Температура хранения/транспортировки: | −25 ... +70 °C |
Выходы | |
Тип контактов: | бистабильные реле (μ контакт) |
Вид переключения: | НО контакт |
Коммутируемое напряжение: | AC 250 В ~ |
Ток переключения AC1 (cos ϕ > 0,8): | 16 A |
Люминесцентные лампы: | 16 AX |
Макс. допустимый ток | |
Соседние выходы: | Σ 20 A |
Изделие: | Σ 160 A |
Нагрузки на выход | |
резистивная нагрузка: | 3000 Вт |
Емкостная нагрузка: | 16 A / 140 мкФ |
Двигатели: | 1380 ВA |
Начальный ток 200 µs: | макс. 800 A |
Начальный ток 20 мс: | макс. 165 A |
Нагрузка - лампы | |
Лампы накаливания: | 3000 Вт |
ВВ галогенные лампы: | 2500 Вт |
ВВ галогенные лампы с | |
электронные трансформаторы: | 1500 Вт |
индуктивные трансформаторы: | 1200 ВA |
Люминесцентные лампы T5/T8 | |
не компенсированные: | 1000 Вт |
параллельно компенсированные: | 1.160 Вт / 140 мкФ |
Двойное включение: | 2.300 Вт / 140 мкФ |
Компактные люминесцентные лампы | |
не компенсированные: | 1000 Вт |
параллельно компенсированные: | 1.160 Вт / 140 мкФ |
Mercury vapour lamps | |
не компенсированные: | 1000 Вт |
параллельно компенсированные: | 1.160 Вт / 140 мкФ |
Подключение, питание и нагрузка | |
Способ присоединения: | винтовой зажим |
одножильный провод: | 1 x 0,5 ... 4 мм² |
многожильный без наконечника: | 1 x 0,5 ... 4 мм² |
многожильный с наконечником: | 1 x 0,5 ... 2,5 мм² |
KNX | |
Напряжение питания KNX: | DC 21 ... 32 В SELV |
Потребляемая мощность KNX: | тип. 150 мВт |
Подключение KNX: | клеммы |
Тестовый знак: | VDE |
- Страна: Германия
- fabrika: JUNG
- strana: Германия
- Влагозащищенность (IP): IP 20
- Способ установки: DIN-рейка
- Цвет: Белый
