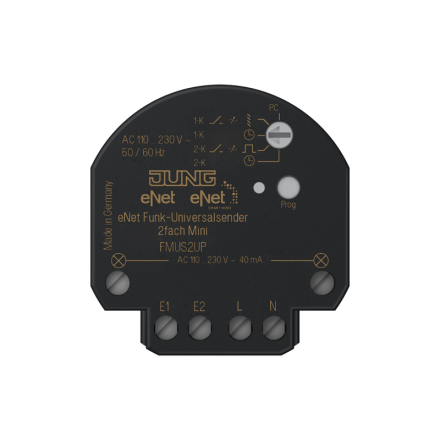

FMUS2UP Универсальный радиопередатчик

2-channel

Bestimmungsgemer Gebrauch

• Sender zur Funkbertragung von Schalt-, Dimm-, Jalousiefahr- und Szenenbefehlen
• Ansteuerung durch Taster, Jalousietaster oder Jalousieeinsatz
• Montage in Gertedose nach DIN 49073 mit geeigneter Abdeckung
• Montage in Einbaugehuse (Art.-Nr. ) fr Zwischendecken

Produkteigenschaften

• Erkennen von Spannungspegeln und -wechseln am Eingang
• Sendeverhalten einstellbar
• Anschluss fr Meldelampe, z.B. fr Anschluss von Taster mit separatem Meldekontakt (Art.-Nr. )
• Anzeige bertragungsstatus mit Status-LED oder Meldelampe

Betriebsarten, einstellbar mit Betriebsartenschalter:

• 1fach Schalten/Dimmen
• 1fach Jalousie
• 2fach Schalten/Dimmen
• 2fach Schalten/Tasten

Mit eNet-Server einstellbar:

• Szenen
• 2fach Jalousie
• Repeaterfunktion
• Bedienung freigegeben/gesperrt
• Verbindungen einrichten freigegeben/gesperrt
• Szenennummer
• Status fr Zwangsfhrung
• Update der Gertesoftware

Ein- und Zweiflchenbedienung
Die Bedienung von Funktionen oder elektrischen Verbrauchern hngt von der Anwendung und den angeschlossenen Komponenten ab. Bei Anschluss von Tastern sind zwei Bedienarten blich:

• Einflchenbedienung Beleuchtung:
  Das Ein-/Ausschalten oder heller/dunkler Dimmen einer Beleuchtung erfolgt abwechselnd durch wiederholtes Bettigen der betreffenden Taste.
• Zweiflchenbedienung Beleuchtung:
  Zwei Tasten bilden ein Funktionspaar. Bettigen links schaltet/dimmt eine Beleuchtung ein/heller, Bettigen rechts aus/dunkler.
• Einflchenbedienung Jalousie:
  Das Aufwrts- oder Abwrtsfahren erfolgt abwechselnd durch wiederholtes Bettigen der betreffenden Taste.

• Zweiflchenbedienung Jalousie:
  Zwei Tasten bilden ein Funktionspaar. Bettigen links fhrt eine Jalousie aufwrts, Bettigen rechts abwrts.

Statusanzeige

• Status-LED/Meldelampe ein: bertragung aktiv
• Status-LED/Meldelampe blinkt fr 5 Sekunden schnell: bertragung fehlerhaft

Licht bedienen

• Schalten: Taste kurz drcken.
• Dimmen: Taste lang drcken. Beim Loslassen der Taste stoppt der Dimmvorgang.

Jalousie bedienen

• Jalousie fahren: Taste lang drcken.
• Jalousie anhalten oder verstellen: Taste kurz drcken.

Tastaktor bedienen

• Tasten: Last wird fr die Dauer des Tastendruckes eingeschaltet.
  Die max. Bettigungsdauer betrgt 60 Sekunden.

Szene aufrufen

• Taste kurz drcken.
  Aktoren schalten auf den gespeicherten Szenenwert.

Szene verndern

• Taste kurz drcken.
  Aktoren schalten auf den gespeicherten Szenenwert.
• Neue Szenenwerte einstellen.
• Taste lnger 4 Sekunden drcken.
  Aktoren schalten zunchst auf den gespeicherten Szenenwert und speichern nach 4 Sekunden den neuen Szenenwert.

Einschalthelligkeit speichern
Bei geeigneten Aktoren kann ein Helligkeitswert gespeichert werden, auf den der Aktor bei einem kurzen Tastendruck einschaltet.
Nur fr Zweiflchenbedienung.

• Gewnschte Einschalthelligkeit einstellen.
• Beide Tasten gleichzeitig lnger als 4 Sekunden drcken.
  Licht wird kurz ausgeschaltet und auf die neue Einschalthelligkeit wieder eingeschaltet. Einschalthelligkeit ist gespeichert.

Номинальное напряжение: AC 110 ... 230 В ~, 50/60 Гц Диапазон рабочих температур: 25 ... +70 °C Температура хранения/транспортировки: 25 ... +70 °C Inputs     длина кабеля: макс. 100 м     Input current at rated voltage: approx. 2 mA     Signal duration: min. 200 ms Ausgang Meldelampe     напряжение питания: AC 110 ... 230 В ~     выходной ток: 40 mA Размеры ( x В): 53 x 23 мм Connection mode: винтовые зажимы     одножильный провод: 0,75 ... 2,5 мм2 Radio frequency: 868,3 МГц Мощность передачи: макс. 20 мВт Дальность передачи: около 100 м (открытое пространство)
