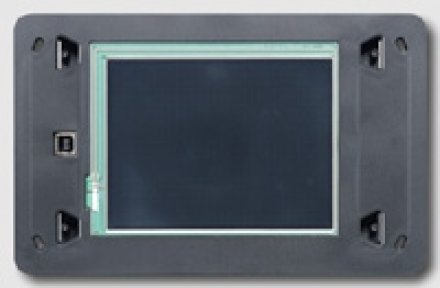

FP701CTIP Цветная тач-панель системы KNX с интерфейсом IP

KNX сенсорная цветная панель управления

Цветная сенсорная панель  для управления и сообщений

Благодаря внедрению прогрессивной технологии шинной системы KNX достигается снижение эксплуатационных расходов в частных и общественных зданиях. Система KNX выполняет широкий спектр задач – индивидуальное управление освещением, жалюзи и ролетами, отоплением и климатом, охранными и аварийными системами, а также аудиокомпонентами. Панель управления дает возможность простого и удобного управления и контроля из одного места как всем зданием, так и отдельными помещениями. Панель управления JUNG – это большой сенсорный TFT-экран размером 5,7'' с 4096 цветами. Для лучшего отображения информации служит великолепная графика. Наглядность управления обеспечивается благодаря возможности загрузить в качестве фона фотографию или план комнаты. Дополнительно для оптимизации на изображении могут выводиться графики, рисунки и диаграммы. Имеется выбор из восьми цветовых схем. Для удобства  связанных навигационных меню можно создать до 50-ти страниц. Применение скроллинга позволяет обойтись без кнопок навигации. По желанию панель управления может устанавливаться вертикально или горизонтально. Aппаратная часть

• Установка: скрытый монтаж  в коробке арт. EBG 24

• Дисплей: TFT (активный, цветной)

• Диагональ: 5,7''

• Kоличество цветов: 4.096

• Программирование: через KNX или USB

• Сенсорный экран: да

• Aкустический сигнал: да

• Расположение: вертикально или горизонтально


• Иконки: стандартный набор; возможность загрузки собственных. Свободное назначение элементам изображения и состояния.

• Фоновые изображения: max. 25

• Формат: JPEG, BMP

• Цветопередача: загрузка и нормирование изображений до 4096 цветов.

• Стандартные страницы: max. 50, произвольный выбор

• Элементы изображения: max. 16 на страницу, пиксельное позиционирование, масштабирование

• Световые сцены: 24 световых сцены с 32 объектами (включение, диммирование, жалюзи)

• Функция сброса: да

• Разрешение: 320 x 240 пикселей (ландшафт) или 240 x 320 пикселей (портрет)

Функциональность

• Параметрирование: plug-in в ETS2 и ETS3

• Элементы функций/изображения: max. 400 плюс специальные страницы

• Aварийные/охранные сообщения: max. 50 с параметрами, 20 активных в списке сообщений

• Недельный таймер: 16 каналов с 8 каналами включения, вызова световых сцен, значений (можно редактировать), переключения режимов

• Логические функции: max. 80 ключей (AND, NAND, OR, NOR, XOR, UND с обратной связью, все имеют функцию фильтрации, блокировки)

• Мультиплексор: до 12 мультиплексоров 2 на 1 или 4 на 1 (EIS 1, EIS 2, EIS 5, EIS 6, EIS 9, EIS 10, EIS 13, EIS 14)

• Таймер/блокирование: max. 40 таймеров, блокировка

Техническая информация по запросу
