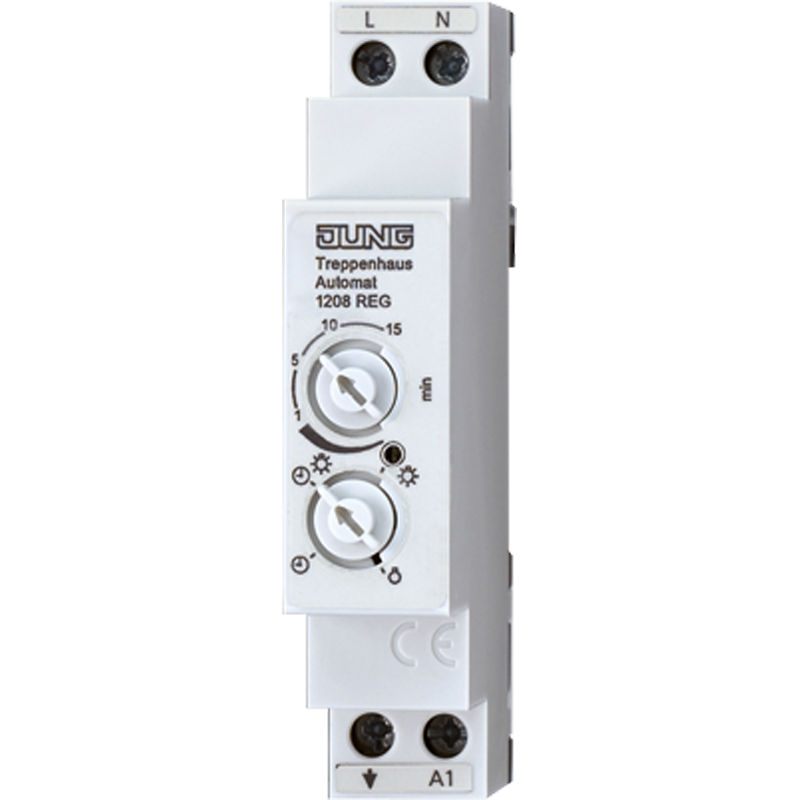

1208REG Реле лестничное

Описание:

Назначение

• Ручное или автоматическое включение освещения на лестницах
• Крепление на монтажную рейку в распределительной коробке согласно DIN EN 60715
• Включение импульсным устройством или кнопками

Характеристики

• Регулируемая задержка выключения
• Электронная защита от перегрузки входа управления

Можно задать четыре различных режима работы:

• Автоматическая функция без предупреждения выключения
• Автоматическая функция с предупреждением выключения
• Освещение ВКЛЮЧЕНО постоянно
• Освещение ВЫКЛЮЧЕНО постоянно

Инсталляция автоматического лестничного освещения состоящая из

• импульсного устройства
• датчика движения «стандарт» или «универсальный»
• силового модуля

для модернизации 3- или 4-проводной системы лестничного освещения датчиками движения и присутствия.
К силовому модулю может быть подключено до 16 импульсных устройств. Единственная допустимая комбинация - импульсное устройство арт.: вместе с силовым модулем арт.: .

Номинальное напряжение: AC 230 В ~, 50 Гц Потребляемая мощность: около 1 Вт Допустимый ток входа управления: макс. 40 мA Ширина: 18 мм (1 TE) Рабочая температура: +5 ... +45 °C Коммутируемая нагрузка: 16 A / AC 250 В ~ Лампы накаливания: 2300 Вт ВВ галогенные лампы: 2300 Вт Люминесцентные лампы     параллельно компенсированные: 920 Вт     не компенсированные: 1200 ВA     двойное включение: 2300 Вт TRINIC трансформаторы: 1500 Вт Индуктивные трансформаторы: 1000 ВA Электронные балласты: в зависимости от типа Минимальная нагрузка: 100 мA Скважность: 100 % Подавление радиопомех: согласно EN 55 014 Общая длина управляющего кабеля: макс. 100 м Подключение: винтовые зажимы Винтовые зажимы для: 2 x 2,5 мм2 или 1 x 4 мм2 Задержка выключения: около 10 с. ... 15 мин. Точность задержки выключения: ± 20 % Макс. количество импульсных устройств: 16 Режимы работы: ВЫКЛ Автоматический без предупреждения Автоматический с предупреждением EIN Тестовый знак: VDE
