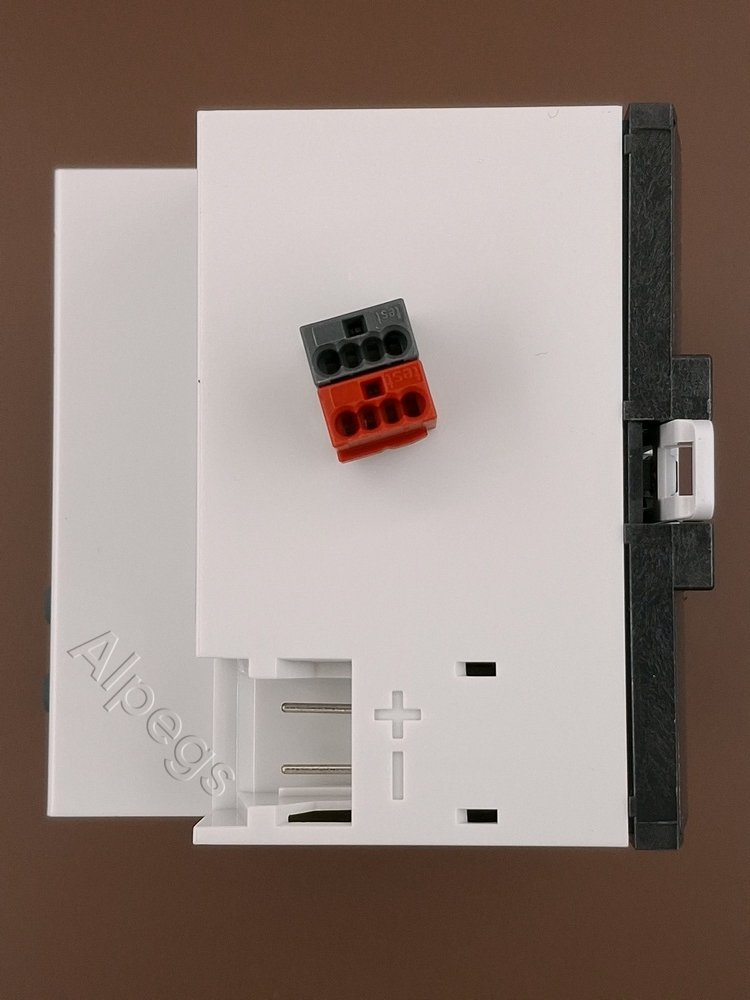

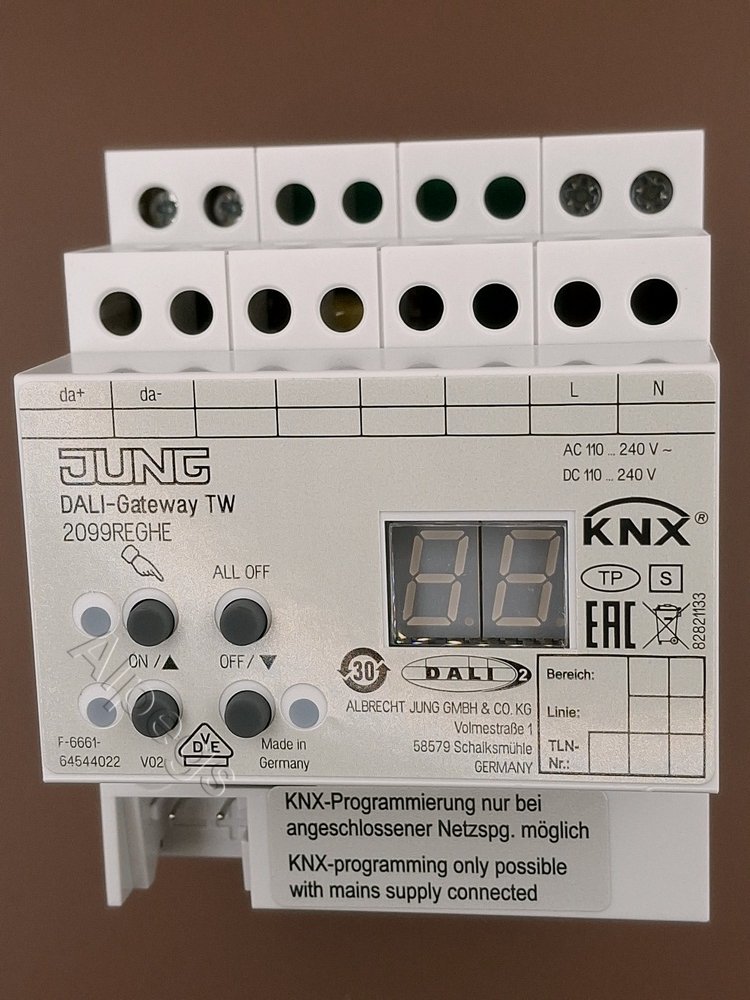

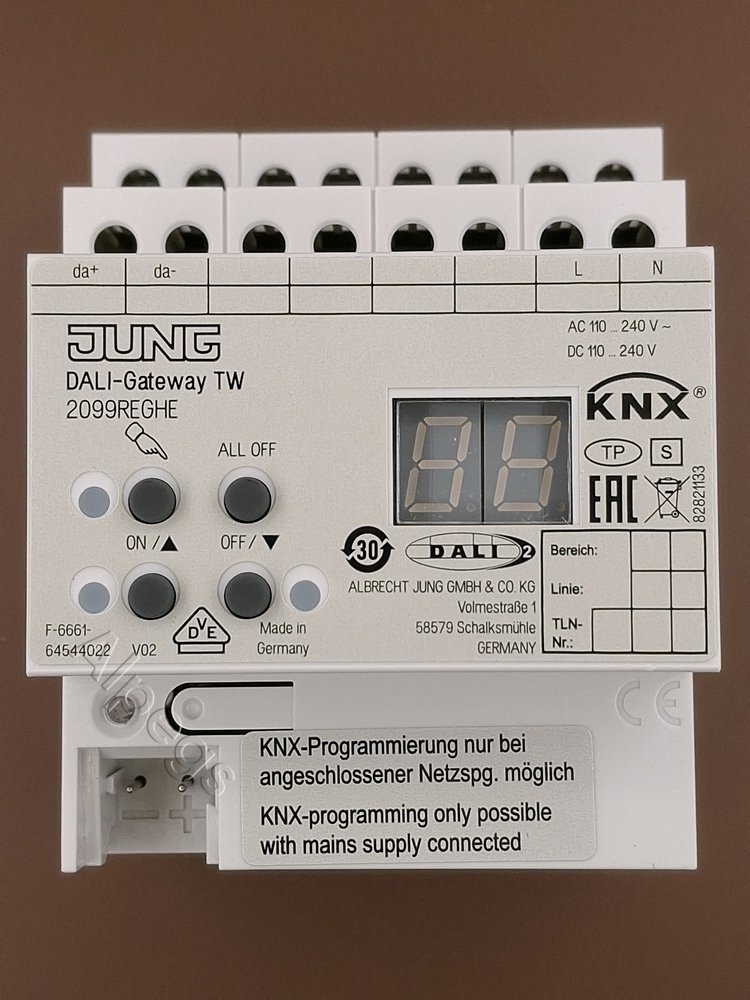

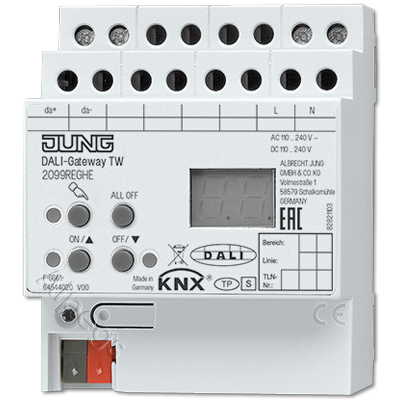

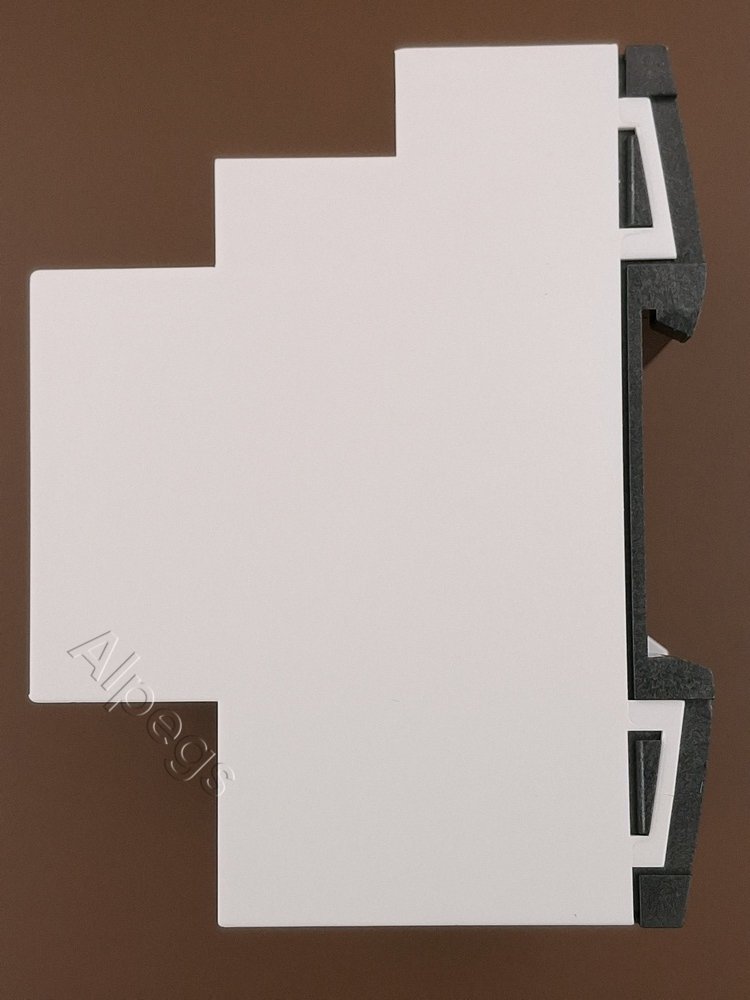

устройство для крепления на Din-рейку, 4 установочных модуля
электронное ручное управление и светодиод статуса
ETS семейство изделий: освещение
Тип изделия: диммер
Нововведение для версии V 02: совместимость с DALI-2 согласно IEC 62386
Доступно с ноября 2020
Назначение
- Управление светильниками и другими устройствами DALI в инсталляции KNX, например, электронными балластами
- Установка на DIN-рейку в распределительную коробку согласно DIN EN 60715
Характеристики
- Управление макс.64 DALI-устройств в макс. 32 группах
- Настройка цветовой температуры осветительных приборов с поддержкой протокола DALI, тип 8 tunable white согласно IEC 62386-209
- совместимость с DALI-2 согласно IEC 62386
- Подходит для работы в системах аварийного освещения
- Отдельная, групповая или центральная адресация
- 16 световых сцен
- Управление эффектами для динамических световых эффектов или игры цвета
- Данные о состоянии DALI-устройств через KNX, например, освещённость или неправильная работа ламп
- Ручное управление групп DALI
- Внутренняя коммутация
- Ответный сигнал о состоянии коммутирующих элементов и значении яркости в режиме управления через шину и в режиме ручного управления
- Общая обратная связь
- Центральная переключательная функция
- Функция блокировки для каждой группы DALI
- Отдельная задержка включения и выключения
- Переключатель лестничного освещения с функцией предварительного сигнала
- Коридорная функция: за счет встроенных датчиков движения сокращается продолжительность освещения помещения при отсутствии движения
- Проектирование элементов DALI онлайн и офлайн при помощи плагина ETS
- Защита от короткого замыкания
- Защита от перенапряжения
- Защита от перегрузки
- Счетчик рабочих часов
- Оповещение об общем состоянии включенности элементов DALI, например, для отключения сетевого напряжения элементов DALI во избежание убытков в режиме ожидания
- Возможна замена одного элемента DALI во время эксплуатации без программного обеспечения
- Настройка линейных или логарифмических кривых

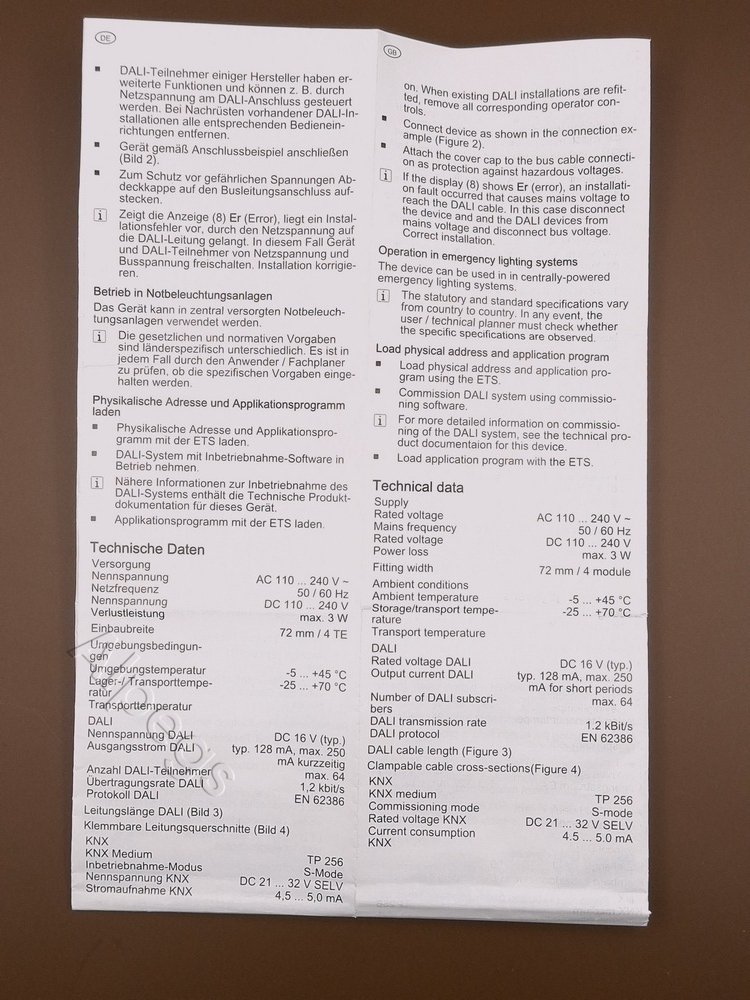

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Номинальное напряжение: |
AC 110 ... 240 В ~, 50/60 Гц |
| Номинальное напряжение: |
110 ... 240 В DC |
| Потеря мощности: |
макс. 3 Вт |
| Диапазон рабочих температур: |
−5 ... +45 °C |
| Температура хранения/транспортировки: |
−25 ... +70 °C |
| Номинальное напряжение DALI: |
DC 16 В |
| Количество DALI-устройств: |
макс. 64 |
| Скорость передачи DALI: |
1,2 кбит/с |
| Протокол DALI: |
EN 62386 |
| Тип кабеля: |
кабель 230 В, например NYM |

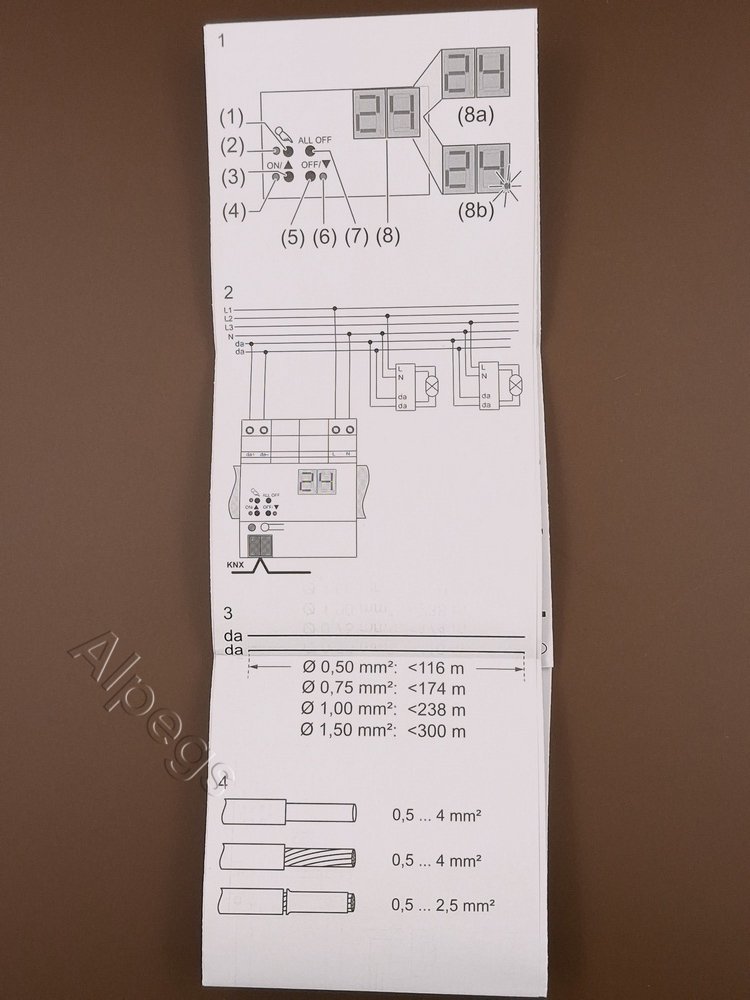

| Длина кабеля DALI |
| с 1,5 мм²: |
макс. 300 м |
| с 1,0 мм²: |
макс. 238 м |
| с 0,75 мм²: |
макс. 174 м |
| с 0,5 мм²: |
макс. 116 м |
| Ширина монтажа: |
72 мм (4 установочных модулей) |
| Подключение питания и DALI |
| Способ присоединения: |
винтовой зажим |
| одножильный провод: |
1 x 0,5 ... 4 мм² |
| многожильный без наконечника: |
1 x 0,5 ... 4 мм² |
| многожильный с наконечником: |
1 x 0,5 ... 2,5 мм² |
| Среда передачи данных KNX: |
TP 256 |
| Напряжение питания KNX: |
DC 21 ... 32 В SELV |
| Потребляемая мощность KNX: |
тип. 150 мВт |
| Подключение KNX: |
клеммы |
