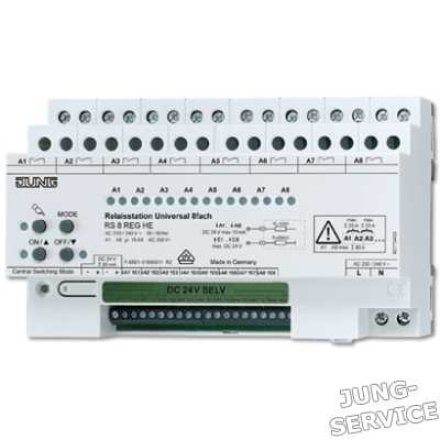

RS8REG Релейный модуль, 8-канальный

Артикул: RS8REG
Наличие: Под заказ
Цена по запросу
Поделиться:
REG-корпус 8 TE
электронное ручное управление и LED статус
8 контактов НО

Назначение
  • Включения освещения
  • Schalten von einphasigen Lftermotoren
  • Электрическое управления управления жалюзи, шторы, маркизы и т.п.
  • Крепление на монтажную рейку в распределительной коробке
  • Управление с помощью кнопочных модулей, сенсорных модулей или механических кнопок без подсветки

Характеристики
  • Локальное управление. Когда управляющие элементы не подключены, релейная станция может управляться кнопками на передней панели.
  • Активация статусных светодиодов на управляющих элементах. Для этого релейная станция имеет выходы A1’...A8’.
  • Schalterbetrieb
  • Tastbetrieb
  • Управление жалюзи с регулировкой ламелей
  • Возможна смешанная работа - управление выключением, "кнопочное", жалюзи.
  • Функция центрального управления Все ВКЛ, Все ВЫКЛ
  • Возможно параллельное включение двух
  • релейных станций

Технические характеристики
Номинальное напряжение:AC 230 /240 В ~, 50/60 Гц
Потери мощности:12,5 Вт
Потребление в режиме ожидания:0,5 Вт
Длина управляющего кабеля:макс. 100 м
Количество элементов управления
    сенсорный модуль (арт.: SM 1608):макс. 4 (также при параллельном включении релейных/диммерных станций)
    кнопочные модули 24 В ~/= (НО контакты):в зависимости от кнопочных модулей, необходимо принимать во внимание потребляемый ток
     модуль (арт.: 4008 TSM):макс. 4 (также при параллельном включении релейных/диммерных станций)
Управляющие элементы
    напряжение:DC 24 В SELV
    мax. допустимый ток: 80 мA
Входы включения E1 ... E8
    внутреннее сопротивление:200 кОм
    управляющее напряжение:DC 24 В SELV
Выходы активации A1’ ... A8’
    сопротивление:330 Ом
    управляющее напряжение:DC 24 В SELV
    мax. допустимый ток:10 мA
Подсоединение, выходы сети и нагрузкивинтовые зажимы
    одножильный провод:1,5 ... 4 мм2
    многожильный без клеммника:0,75 ... 4 мм2
    многожильный с клеммником:0,5 ... 2,5 мм2
Подсоединение входов включения, активации выходов и управляющих модулей:винтовые зажимы
    одножильный провод:1,5 мм2
    многожильный без клеммника:1 мм2
    многожильный с клеммником:0,75 мм2
Выходы нагрузки A1 ... A8
    тип контактов:сухие контакты НО (µ-контакт)
коммутирующая способность одного выхода:AC 250 В ~ / 16 A
    ток включения выходов нагрузки: 80 A
ток включения соседних выходов нагрузки: 20 A
Нагрузки на выход
    резистивная нагрузка:3000 Вт
    емкостная нагрузка:16 A / макс. 140 мкФ
    двигатели жалюзи / вентиляторов:1380 ВA
Начальный ток:макс. 800 A (200 мкс)
макс. 165 A (20 мс)
Нагрузка - лампы
    лампы накаливания:3000 Вт
    ВВ галогенные лампы:2500 Вт
    НВ галогенные лампы с:
    – TRONIC трансформаторы:1500 Вт
     обычные трансформаторы:1200 Вт
    люминесцентные лампы:
    – не компенсированные:1000 Вт
    – параллельно компенсированные:1160 Вт / 140 мкФ
    – двойное включение:2300 Вт / 140 мкФ
Электронные балласты:в зависимости от типа
Минимальная нагрузка:AC 12 В, 100 мA
Диапазон рабочих температур:5 ... +45 °C
Температура хранения:25 ... +70 °C
Ширина:144 мм (8 TE)
Время переключения направления движения:1 сек.
Продолжительность включения, работа жалюзи:2 мин.
