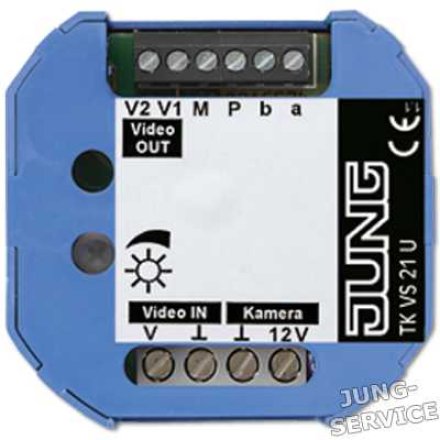

TKVS21U Модуль сопряжения с аналоговой камерой видеонаблюдения

for cameras ref-no.: , TK 420 FDK 58

• The interface is used for connecting cameras to the DCM video system.
• Standard video devices (AV output, video line output etc.) with F(BAS) output can be connected to the interface input (75 , asymmetrical).
• The video source must provide an FBAS (composite video) signal with negative synchronization (international standard). This will be converted into a 2-wire video signal for the DCM installation.
• The integrated 12 V / 250 mA power supply can be used for the camera.

Номинальное напряжение: DC 24 В (устройство питания и управления) Входной ток: Ia-terminal: 0 mA at rest IP-terminal: 17 mA without load Макс. входной ток: IPмакс: 300 мA Integrated power supply for camera: DC 12 В, макс. 250 мA Output level of 2-wire video signal: 3 dB ... 9 dB, manually adjustable Video input (asymmetrical): FBAS signal 75 , 0.7 ... 2 Vss Video output (symmetrical): 100 , 1 Vss Max. video output voltage: 3 Vss at 100  load Допустимый диапазон рабочих температур: 20 ... +50 °C Размеры (Ш x В x Г): 52 x 52 x 23 мм
